باز کردن آسیای گلوله‌ای
Industrial machinery atlas

اطلس ماشین‌آلات صنعتی

هر دستگاه را قطعه‌به‌قطعه باز کنید و ببینید خرابی یک قطعه تا کجای خط تولید را از کار می‌اندازد. مرجعی تعاملی برای تکنسین‌ها، تعمیرکاران و مربیان صنایع سنگین؛ بدون نصب، روی موبایل و کامپیوتر.

  • ۱۹قطعه با نام فارسی و انگلیسی
  • ۱۹سناریوی خرابی
  • ۸مرحلهٔ خط فرآوری

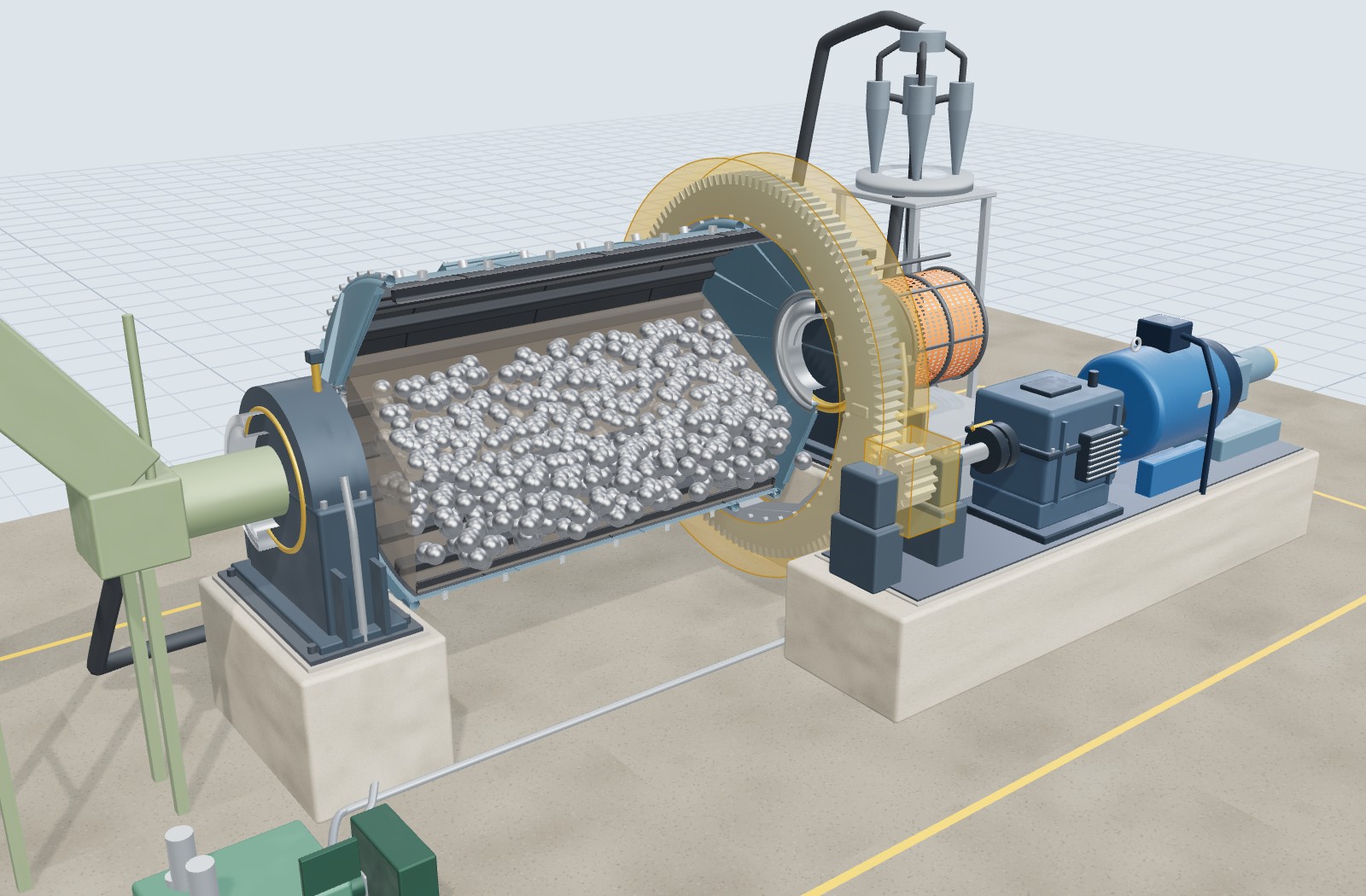

مدل سه‌بعدی آسیای گلوله‌ای با برش نیم‌رخ؛ گلوله‌ها و دوغاب داخل آسیا دیده می‌شوند مدل زنده: آسیای گلوله‌ای باز کردن
What it is

یک دستگاه را از بیرون تا داخل بشناسید

دفترچهٔ سازنده پر از شمارهٔ قطعه است، اما نمی‌گوید اگر یک قطعه کار نکند چه بلایی سر بقیهٔ خط می‌آید. این اطلس همین فاصله را پر می‌کند.

ببینید

مدل سه‌بعدی را بچرخانید، برش بزنید و قطعه‌ها را مثل نقشهٔ انفجاری از هم باز کنید. هر قطعه شماره و نام فارسی و انگلیسی دارد.

بفهمید

برای هر قطعه: چه کاری می‌کند، مشخصات نمونه، علائم خرابی در شیفت، علت‌های رایج، مراحل بازرسی و تعمیر و نکتهٔ ایمنی.

دنبال کنید

خرابی هر قطعه را شبیه‌سازی کنید و قدم‌به‌قدم ببینید اثرش به کدام قطعه‌ها و کدام مرحلهٔ خط می‌رسد و شاخص‌های تولید چطور تغییر می‌کنند.

How it works

چهار قدم، از شناخت تا عیب‌یابی

همه‌چیز در یک صفحه اتفاق می‌افتد: مدل سه‌بعدی وسط، فهرست قطعه‌ها در یک طرف، توضیحات در طرف دیگر و خط فرآوری با شاخص‌هایش زیر مدل.

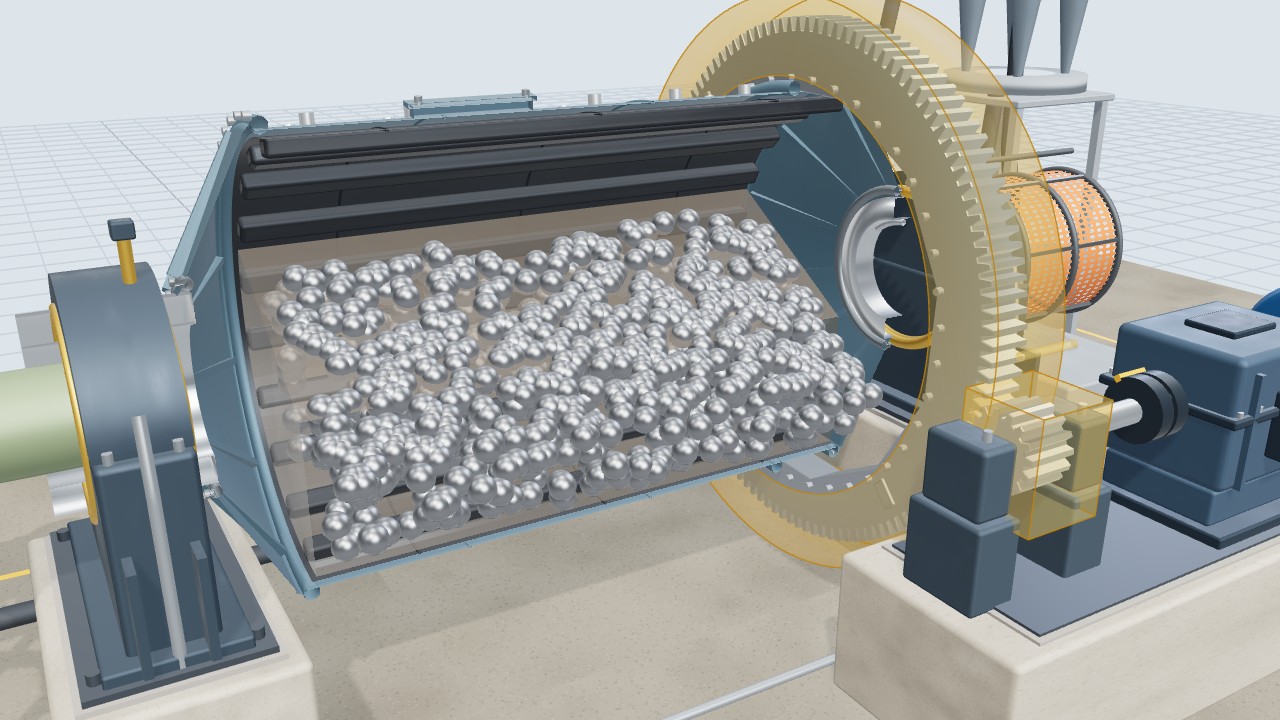

  1. آسیای گلوله‌ای در حال کار با برش نیم‌رخ

    دستگاه را باز کنید

    از فهرست دستگاه‌ها یکی را انتخاب کنید. مدل در حال کار نمایش داده می‌شود و با «برش نیم‌رخ» داخلش را می‌بینید؛ مثلاً حرکت گلوله‌ها و دوغاب در آسیا.

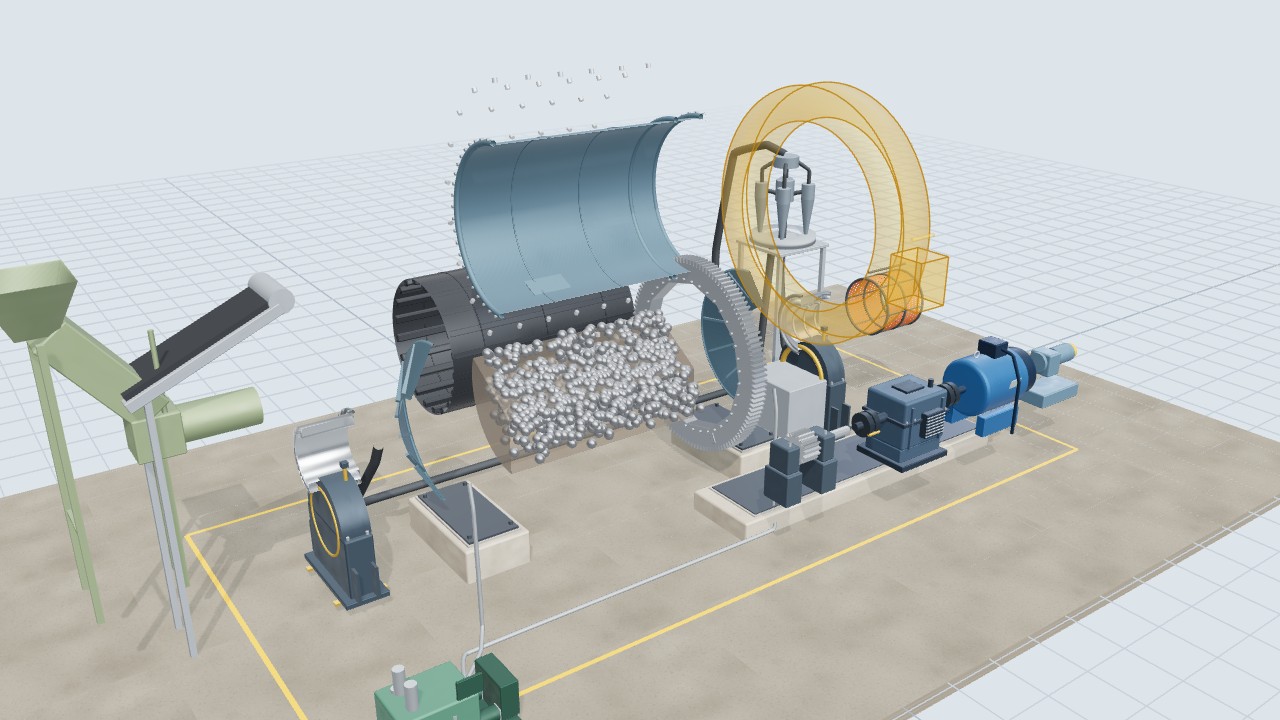

  2. نمای انفجاری آسیا با قطعه‌های جداشده

    قطعه‌ها را از هم جدا کنید

    با اسلایدر «باز کردن قطعه‌ها» دستگاه از هم باز می‌شود. روی هر قطعه بزنید تا صفحه‌اش باز شود: کارکرد، مشخصات، بازرسی و تعمیر.

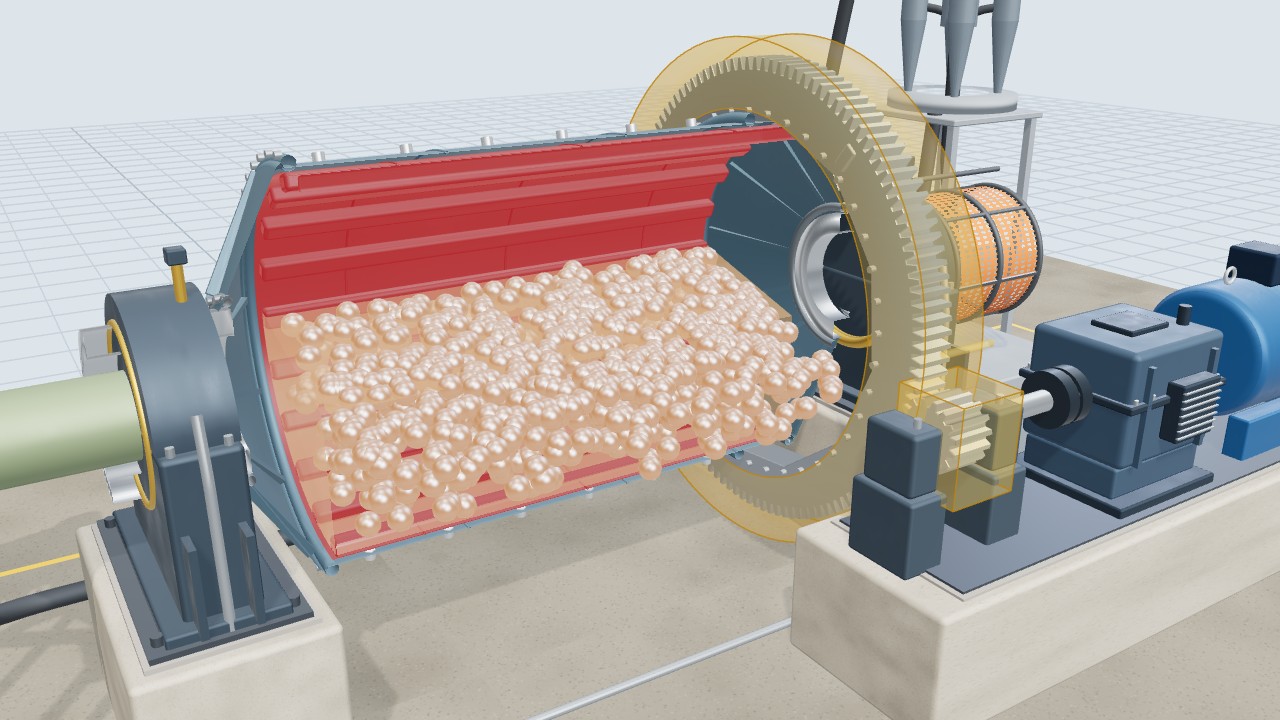

  3. شبیه‌سازی خرابی؛ قطعهٔ خراب قرمز و قطعه‌های آسیب‌دیده نارنجی

    خرابی را شبیه‌سازی کنید

    قطعهٔ خراب قرمز و قطعه‌های آسیب‌دیده نارنجی می‌شوند. هم‌زمان خط فرآوری و شاخص‌هایی مثل دانه‌بندی، دمای یاتاقان، لرزش و تولید روزانه تغییر می‌کنند.

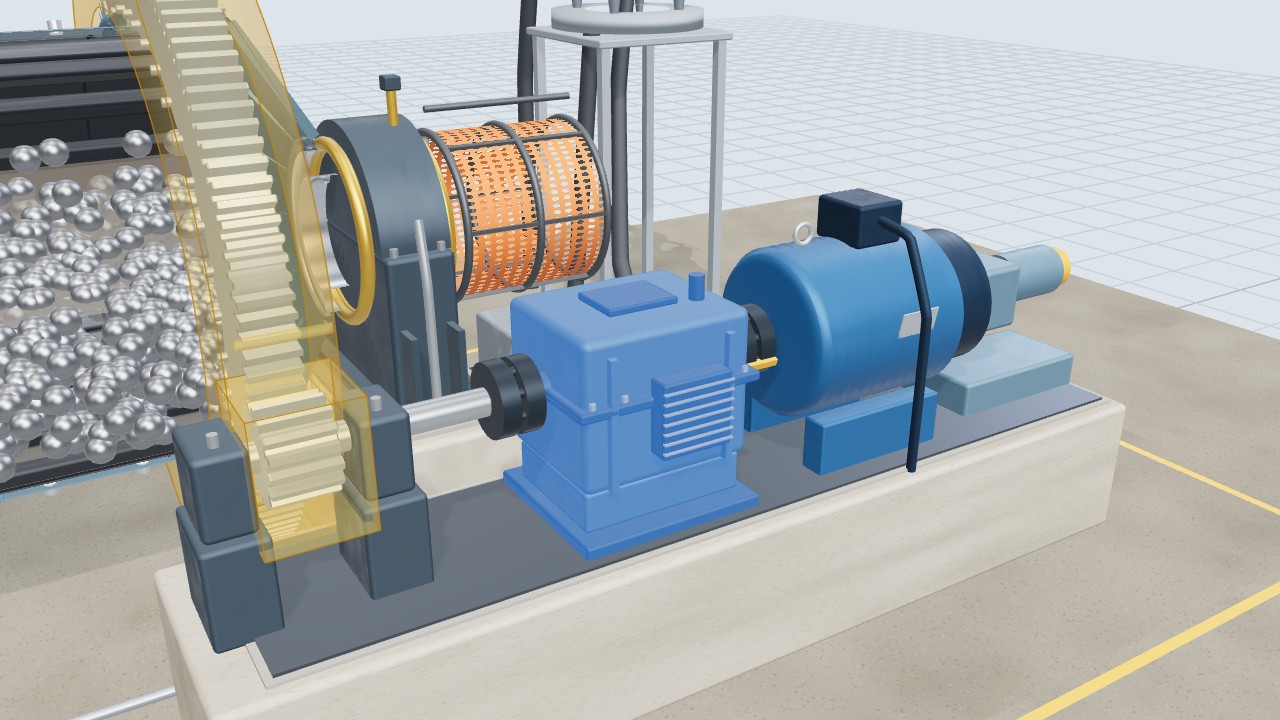

  4. آزمون تکنسین؛ یک قطعه در مدل چشمک می‌زند

    خودتان را بسنجید

    در «آزمون تکنسین» قطعهٔ چشمک‌زن را بشناسید، یا از روی علائمی که در شیفت دیده شده، قطعهٔ مقصر را پیدا کنید.

One part, the whole line

یک قطعهٔ ساییده، طلایی که به باطله می‌رود

در آسیای گلوله‌ای، لیفترها گلوله‌ها را بالا می‌برند تا روی سنگ بیفتند. وقتی ساییده می‌شوند، دستگاه هنوز می‌چرخد و هیچ آلارمی هم نمی‌دهد؛ فقط خردایش ضعیف‌تر می‌شود.

در بررسی منتشرشده‌ای دربارهٔ سد باطلهٔ معدن طلای موته، بیش از ۷۷۰ کیلوگرم طلا در باطله برآورد شد و بیش از ۶۳٪ آن در ذرات درشت‌تر از ۷۵ میکرون مانده بود؛ یعنی همان‌جا که آسیا باید کارش را تمام می‌کرد.

منبع: Dehghani و همکاران، مجلهٔ SAIMM، ۲۰۰۹. همهٔ منابع

همین سناریو را در اطلس اجرا کنید

  1. لیفترها ساییده و کوتاه می‌شوند.
  2. گلوله‌ها روی لاینر سُر می‌خورند و ضربه کم می‌شود.
  3. محصول آسیا درشت می‌شود و بار برگشتی سیکلون بالا می‌رود.
  4. دانه‌بندی خوراک لیچینگ از ۷۵ به حدود ۱۰۵ میکرون می‌رسد.
  5. طلای قفل‌شده در ذرات درشت به سد باطله می‌رود.
Who it is for

برای همهٔ کسانی که با دستگاه سروکار دارند

  • تکنسین‌های تازه‌کار

    پیش از اولین شیفت، دستگاه را قطعه‌به‌قطعه بشناسند و بدانند هر علامت به کدام قطعه اشاره می‌کند.

  • تعمیرکاران و واحد نت

    علت‌های رایج، چک‌لیست بازرسی و ترتیب کارهای تعمیر را یکجا و همراه با نکته‌های ایمنی ببینند.

  • مربیان و واحد آموزش

    سر کلاس خرابی را زنده شبیه‌سازی کنند و با آزمون تکنسین، یادگیری را بسنجند.

  • مهندسان فرآیند و مدیران تولید

    ببینند خرابی یک قطعه چطور به ظرفیت، کیفیت محصول و تولید روزانه می‌رسد.

آسیای گلوله‌ای را همین حالا باز کنید

بدون نصب و ثبت‌نام؛ روی موبایل هم کار می‌کند.

باز کردن اطلس
